FPGA: GW1N-LV9LQ144C6/I5

EK303 FPGA 开发板

基于高云 GW1N 系列 FPGA 的入门级开发平台，搭载 GW1N-LV9LQ144C6/I5 芯片，拥有 9K 逻辑单元，板载下载器，支持 JTAG 下载调试，所有 IO 全部引出，适合 FPGA 学习与原型验证。

Specifications

核心参数

EK303 FPGA 开发板主要技术规格

逻辑单元

9K LUT

封装

LQFP144

用户 Flash

128 KB

Block RAM

32Kb × 4

Features

高性价比 FPGA 入门开发平台，丰富外设资源助力快速开发

EK303 FPGA 开发板基于高云半导体 GW1N 系列 FPGA 芯片，拥有 9K 逻辑单元和丰富的存储资源。板载下载器，无需额外调试器即可完成程序下载与调试，是 FPGA 学习、数字电路实验和快速原型验证的理想选择。

Resources

获取开发所需的全部技术资料与工具

包含 FPGA 开发板原理图、BOM 表、示例工程、开发工具等完整资料，快速上手 FPGA 开发。

https://pan.baidu.com/s/14E3ORGQIaui5lI7bT99zFQ?pwd=edev

提取码: edev

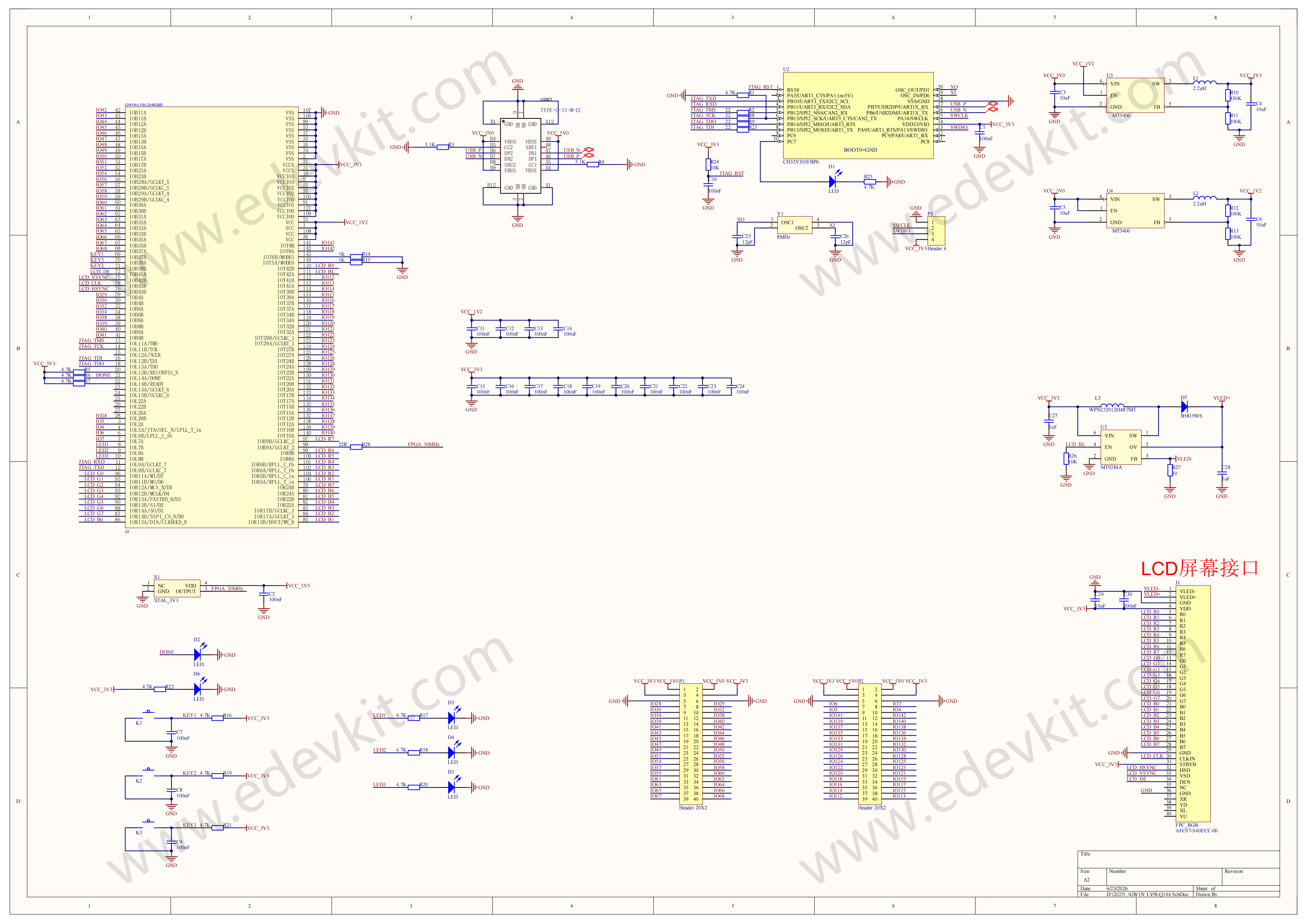

Schematic

EK303 FPGA 开发板完整电路原理图，包含电源管理、FPGA 外围电路及接口定义
